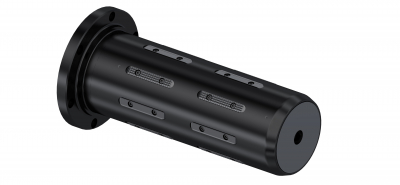

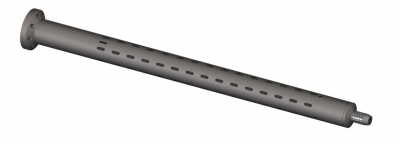

SDE SF - mechanischer Spanndorn
SDE Spanndorne werden über einen integrierten Kolben mittels Druckluft betätigt. Sie sind aber auch als Typ SF mit Federkraft-Betätigung und Druckluft-Entspannung erhältlich.
Sie spannen die Hülse exakt zentrisch und schlupffrei dank grossem Spannbereich. SDE Spanndorne lassen sich mittels Aufsteckadapter blitzschnell auf andere Hülsendurchmesser zwischen 70 mm und über 300 mm (3"-12") umrüsten. Dank präzisem Spannen der Rolle und minimalen Umrüst- und Wartungszeiten ist höchste Produktivität gewährleistet.
Dank dem Easy-Service-Konzept erfolgen normale Reinigungs- und Wartungsarbeiten von aussen ohne Abbau des Spanndorns von der Maschine.
Sie spannen die Hülse exakt zentrisch und schlupffrei dank grossem Spannbereich. SDE Spanndorne lassen sich mittels Aufsteckadapter blitzschnell auf andere Hülsendurchmesser zwischen 70 mm und über 300 mm (3"-12") umrüsten. Dank präzisem Spannen der Rolle und minimalen Umrüst- und Wartungszeiten ist höchste Produktivität gewährleistet.
Dank dem Easy-Service-Konzept erfolgen normale Reinigungs- und Wartungsarbeiten von aussen ohne Abbau des Spanndorns von der Maschine.
- robuste, widerstandfähige Bauweise
- Easy-Service-Konzept
- vielfach eingesetzte und bewährte Technik
- schnelle Umrüstzeiten auf andere Hülsendurchmesser durch Aufsteckadapter
- Betriebssicherheit durch Federspannung
| Spanndorn | SDE-SF 16 | SDE-SF 16 | SDE-SF 16 | SDE-SF 20 | SDE-SF 20 | SDE-SF 20 | SDE-SF 25 | SDE-SF 25 | SDE-SF 25 | SDE-SF 30 | SDE-SF 30 | SDE-SF 30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 70 | 3'' | 6'' | 70 | 3'' | 6'' | 70 | 3'' | 6'' | 70 | 3'' | 6'' | |
| Hülseninnen-Ø in mm | 70 | 76,2 | 152,4 | 70 | 76,2 | 152,4 | 70 | 76,2 | 152,4 | 70 | 76,2 | 152,4 |
| Spannbereich in mm | 69-80 | 74-85 | 148-159 | 69-80 | 74-85 | 148-159 | 69-80 | 74-85 | 148-159 | 69-80 | 74-85 | 148-159 |
| max. Rollengewicht in kg | 2.500 | 2.500 | 2.500 | 4.000 | 4.000 | 5.000 | 5.000 | 9.000 | ||||
| Drehmoment in Nm | 250 | 270 | 540 | 430 | 860 | 710 | 1.360 | 1.950 | ||||
| Anzahl der Spannleisten | 5 | 5 | 8 | 5 | 8 | 5 | 8 | 12 | ||||

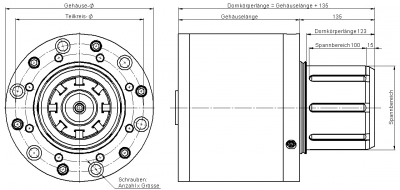

| Gehäuselänge in mm | 125 | 125 | 125 | 130 | 130 | 130 | 119 | 119 | 119 | |||
| Gehäuse-Ø in mm | 205 | 205 | 205 | 245 | 245 | 245 | 295 | 295 | 295 | 355 | 355 | 355 |
| Teilkreis-Ø in mm | 162 | 162 | 162 | 222 | 222 | 222 | 274 | 274 | 274 | 326 | 326 | 326 |
| Schrauben | 6 x M 10 | 6 x M 10 | 6 x M 10 | 6 x M 10 | 6 x M 10 | 6 x M 10 | 6 x M 10 | 6 x M 10 | 6 x M 10 | 12 x M 12 | 12 x M 12 | 12 x M 12 |
